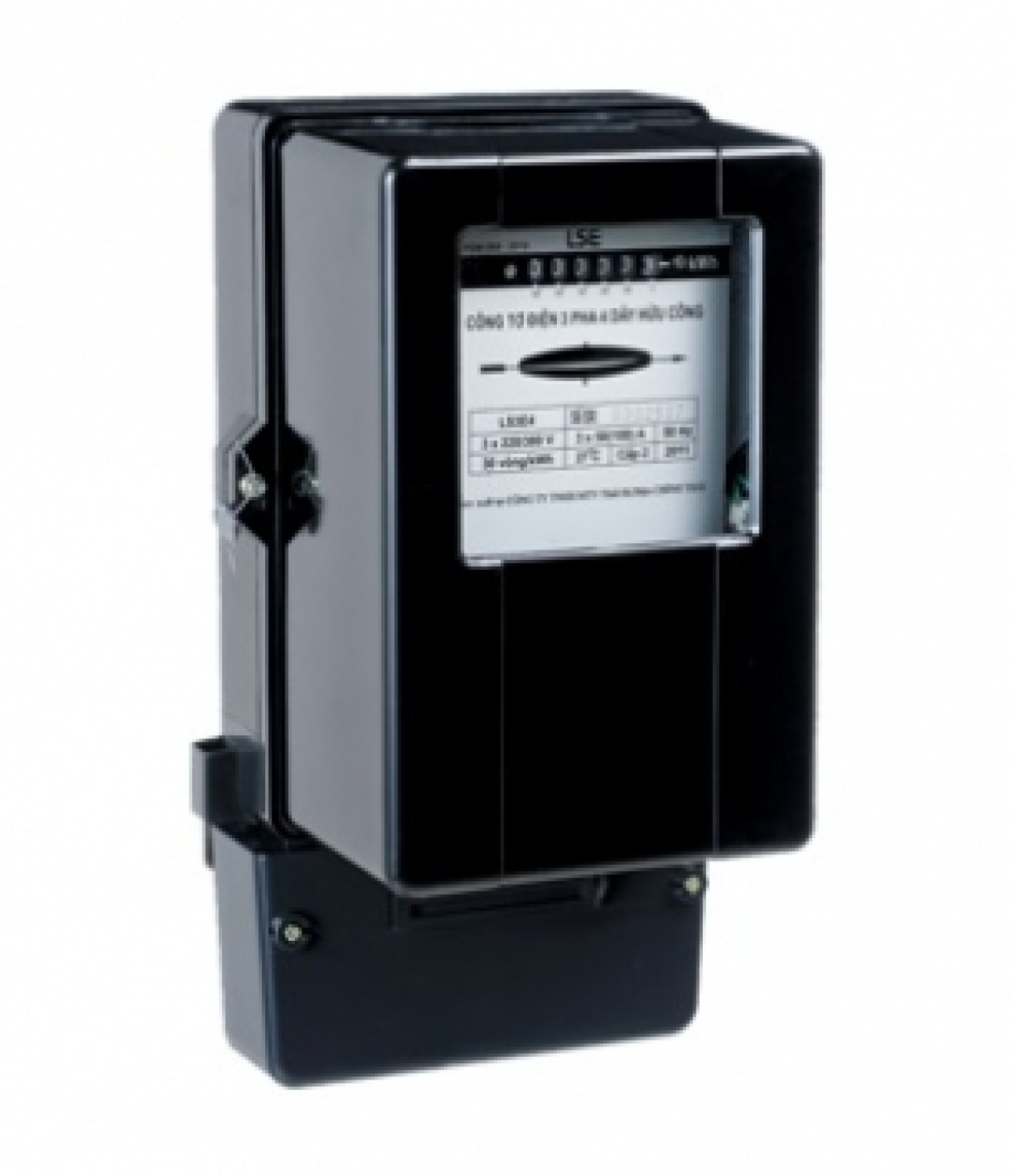

Công tơ kWh 3 pha gián tiếp dạng cơ là thiết bị đo điện năng tiêu thụ trong hệ thống điện 3 pha, sử dụng cơ chế đo cơ học truyền thống và hoạt động theo phương pháp gián tiếp qua biến dòng (CT - Current Transformer). Đây là loại công tơ phổ biến trong các hệ thống điện công nghiệp, nhà xưởng, trạm biến áp hoặc khu vực có công suất tiêu thụ lớn.
Công tơ gián tiếp hoạt động thông qua dòng điện được truyền qua các biến dòng (CT), sau đó chuyển đến cơ cấu đo cơ khí (thường là đĩa nhôm quay). Dựa trên số vòng quay của đĩa, bộ truyền bánh răng sẽ hiển thị số điện năng tiêu thụ bằng cơ chế kim đồng hồ hoặc bộ số cơ học.
✅ Lưu ý: Công tơ gián tiếp không đo dòng điện trực tiếp từ nguồn mà đo dòng đã được giảm xuống thông qua biến dòng – giúp an toàn và bền bỉ trong hệ thống có dòng lớn.
Hoạt động ổn định, bền bỉ: Không phụ thuộc vào vi mạch hay linh kiện điện tử.
Không cần nguồn cấp ngoài: Hoạt động nhờ dòng điện đo được.
Chịu tải cao: Dùng cho hệ thống điện công nghiệp trung và cao thế.
Hiển thị cơ học dễ đọc: Không bị ảnh hưởng bởi nhiễu điện từ hoặc mất nguồn.
Tiết kiệm chi phí: Giá thành rẻ hơn so với công tơ điện tử.
Đĩa nhôm quay: Quay theo nguyên lý cảm ứng điện từ, tương ứng với lượng điện năng tiêu thụ.
Bộ truyền bánh răng: Dẫn động hệ thống số hiển thị.
Bộ hiển thị cơ học: Gồm các số cuốn, thể hiện số kWh đã sử dụng.
Các cuộn dây dòng và cuộn dây áp: Tiếp nhận tín hiệu dòng và điện áp từ CT để tạo ra lực quay đĩa.
Vỏ hộp cách điện: Thường làm bằng nhựa ABS hoặc nhôm, chịu lực và cách điện tốt.
Nhà máy, khu công nghiệp, trạm biến áp.
Hệ thống điện thương mại tiêu thụ lớn.
Các tòa nhà cao tầng cần đo lường điện tổng.
Công trình có dòng điện trên 50A – cần dùng CT ngoài.
Ví dụ: Nếu công tơ có tỷ số biến dòng là 100/5, thì khi đồng hồ hiển thị 1.000 kWh, lượng điện tiêu thụ thực tế là:
👉 1.000 x (100/5)² = 400.000 kWh
🧠 Lưu ý: Luôn phải tính hệ số nhân theo tỷ số biến dòng CT lắp ngoài.
| Thông số | Giá trị |
|---|---|
| Điện áp định mức | 3x220/380V hoặc 3x230/400V |
| Dòng điện định mức | 5(6)A – dùng với CT ngoài |
| Tần số | 50Hz |
| Kiểu đo | Gián tiếp (qua CT) |
| Hiển thị | Dạng số cơ quay |
| Độ chính xác | Cấp 1.0 hoặc 2.0 |
| Nhiệt độ làm việc | -10°C ~ +55°C |
| Chuẩn lắp đặt | Treo tường, tủ điện, mặt bảng |
Emic – Việt Nam: Chất lượng ổn định, được EVN sử dụng rộng rãi.
GE – Mỹ
Itron – Pháp
Holley – Trung Quốc
